Caighdeán & Smart 3S BMS Teagaisc Sreangaithe - Teagasc físe ag an mbun

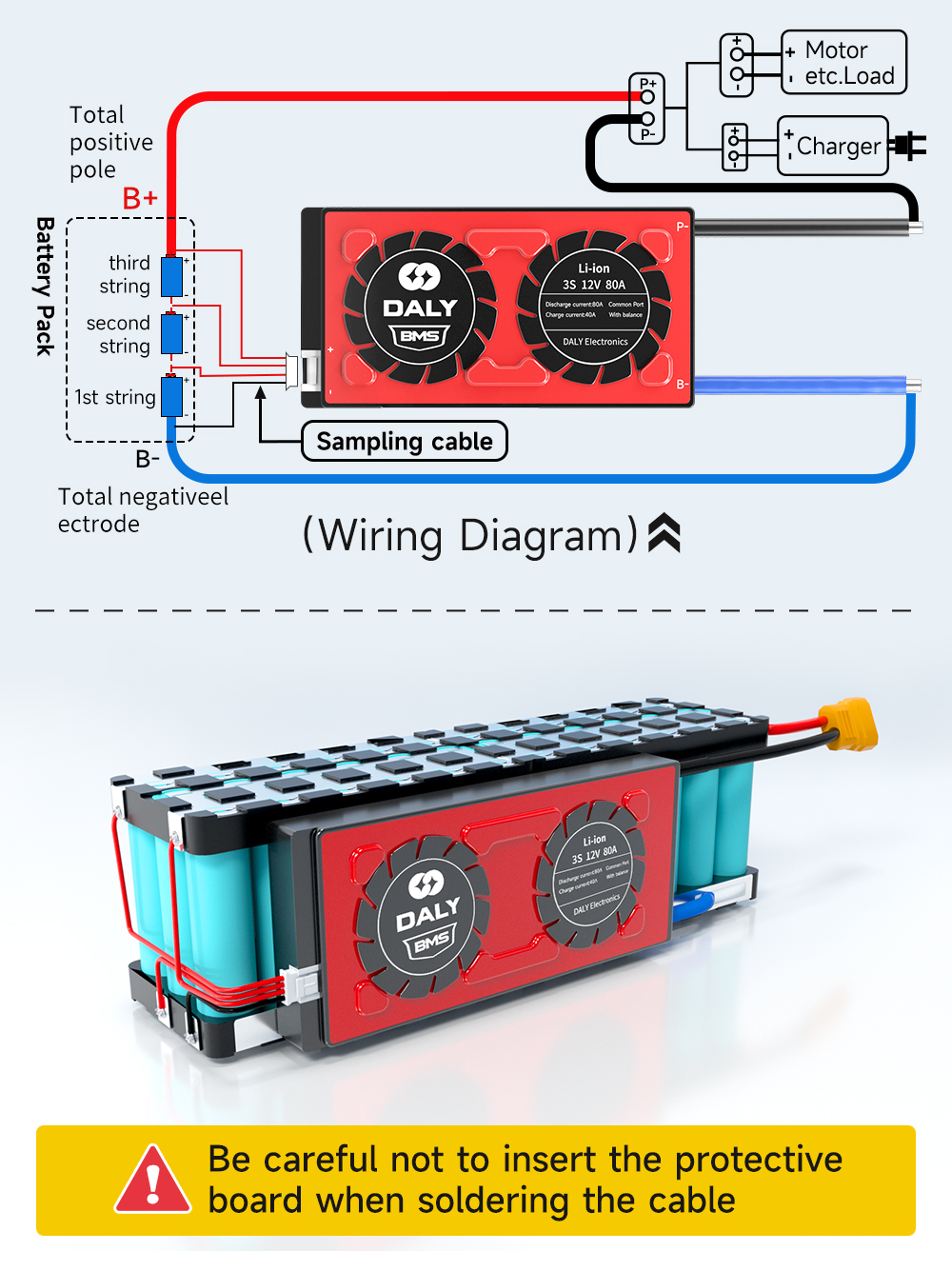

Tóg pacáiste ceallraí 3s12p 18650 mar shampla
Bí cúramach gan an bord cosanta a chur isteach agus an cábla á sádráil agat.
Ⅰ. Marcáil ord na línte samplála

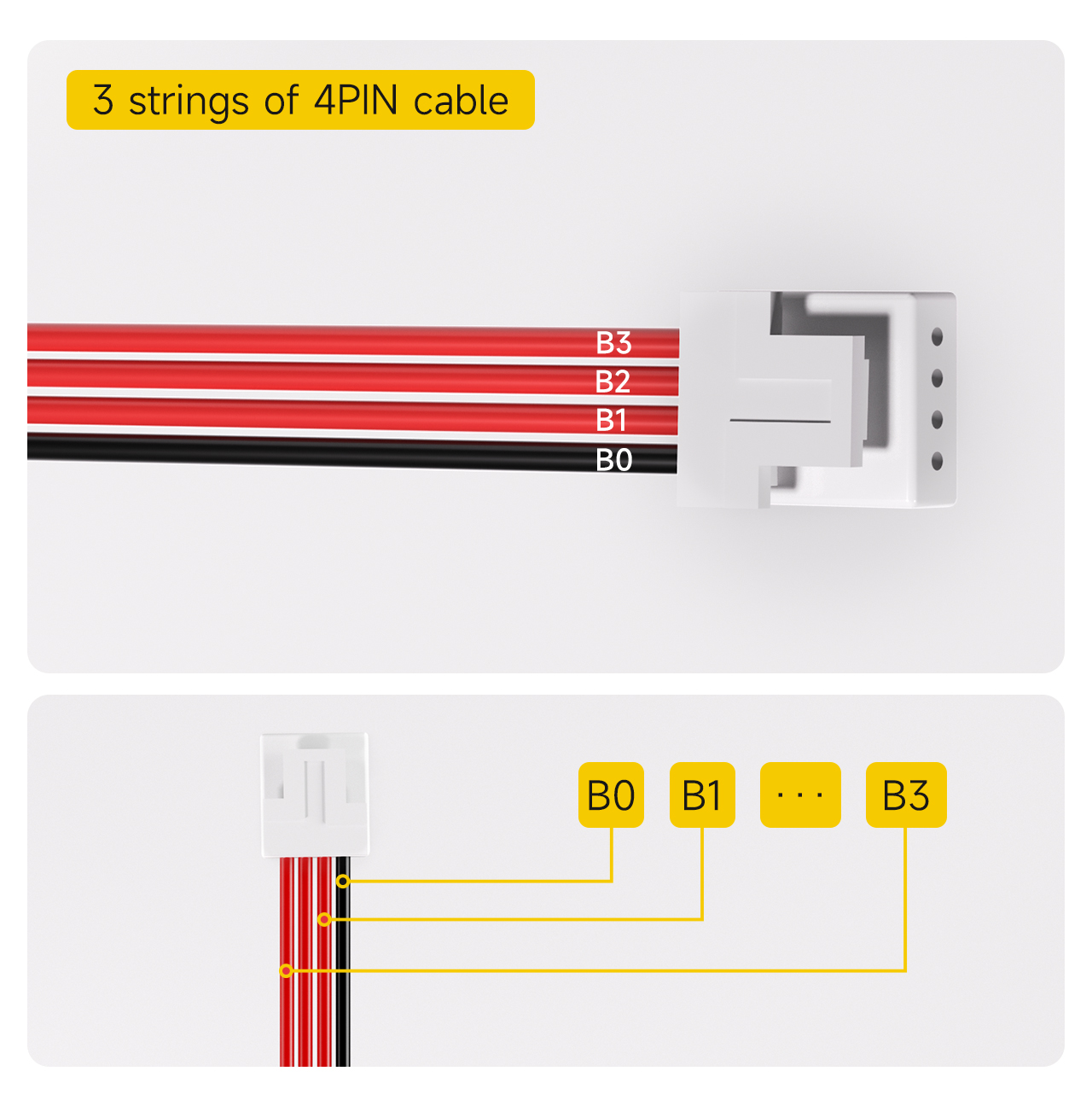

3 teaghrán de chábla 4pin
Nóta: Is é 4pin an cábla samplála réamhshocraithe le haghaidh cumraíocht an bhoird cosanta 3-teaghrán.
1. Marcáil an cábla dubh mar B0.
2. Tá an chéad chábla dearg in aice leis an gcábla dubh marcáilte mar B1
... (agus mar sin de, marcáilte go seicheamhach)
Go dtí an cábla dearg deireanach, marcáilte mar B3.
Ⅱ. Marcáil ord na bpointí táthú ceallraí

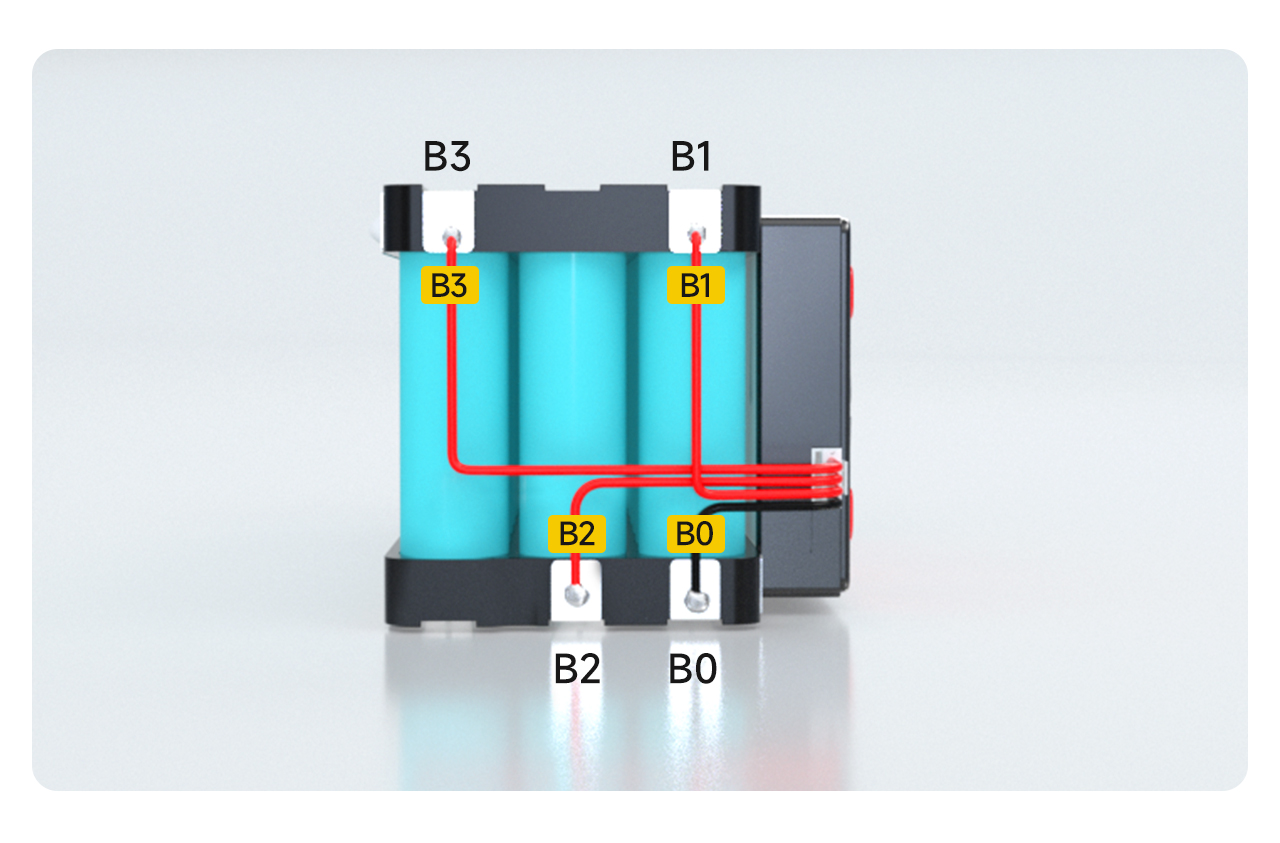

Faigh suíomh an phointe táthaithe comhfhreagrach den chábla, marcáil suíomh an phointe chomhfhreagraigh ar an gceallra ar dtús

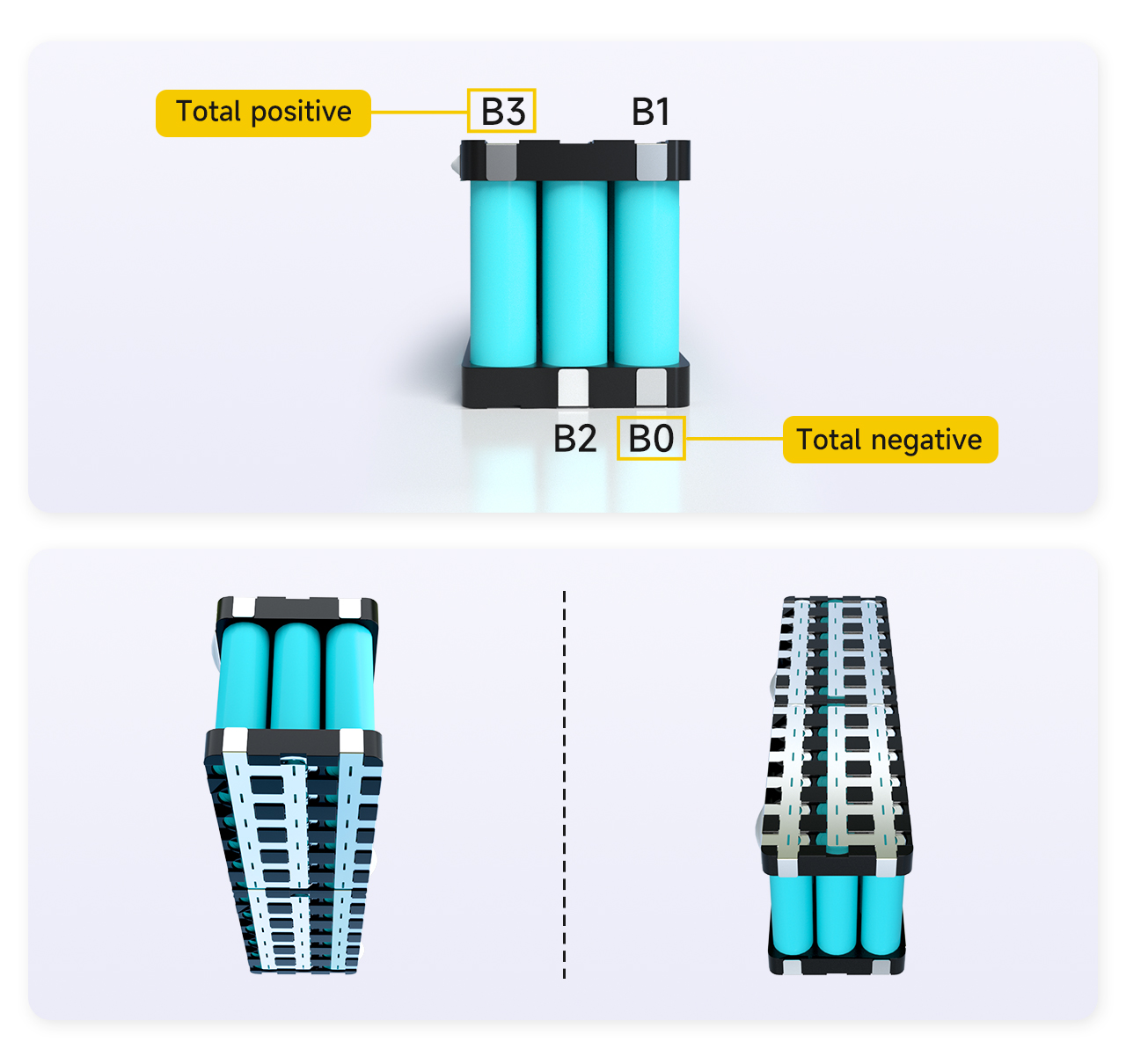

1. Tá cuaille diúltach iomlán an phacáiste ceallraí marcáilte mar B0
2. Déantar an nasc idir cuaille dearfach an chéad teaghrán cadhnraí agus cuaille diúltach an dara teaghrán cadhnraí a mharcáil mar B1
3. Déantar an nasc idir cuaille dearfach an dara teaghrán cadhnraí agus cuaille diúltach an tríú teaghrán cadhnraí a mharcáil mar B2
4. Tá an leictreoid dhearfach den 3ú teaghrán ceallraí marcáilte mar B3.
Tabhair faoi deara: Toisc go bhfuil 3 teaghrán san iomlán ag an bpacáiste ceallraí, is é B3 an cuaille dearfach iomlán den phacáiste ceallraí freisin. Murab é B3 an chéim dhearfach iomlán den phacáiste ceallraí, cruthaíonn sé go bhfuil an t -ord marcála mícheart, agus go gcaithfear é a sheiceáil agus a mharcáil arís.
Ⅲ. Sádráil agus sreangú
1. Déantar an B0 den chábla a shádráil ar shuíomh B0 na ceallraí.
2. Déantar an cábla B1 a shádráil ar shuíomh B1 na ceallraí.
3. Déantar an cábla B2 a shádráil ar shuíomh B2 na ceallraí.
4. Déantar an cábla B3 a shádráil ar shuíomh B3 na ceallraí.
Ⅳ. Braitheadh voltais

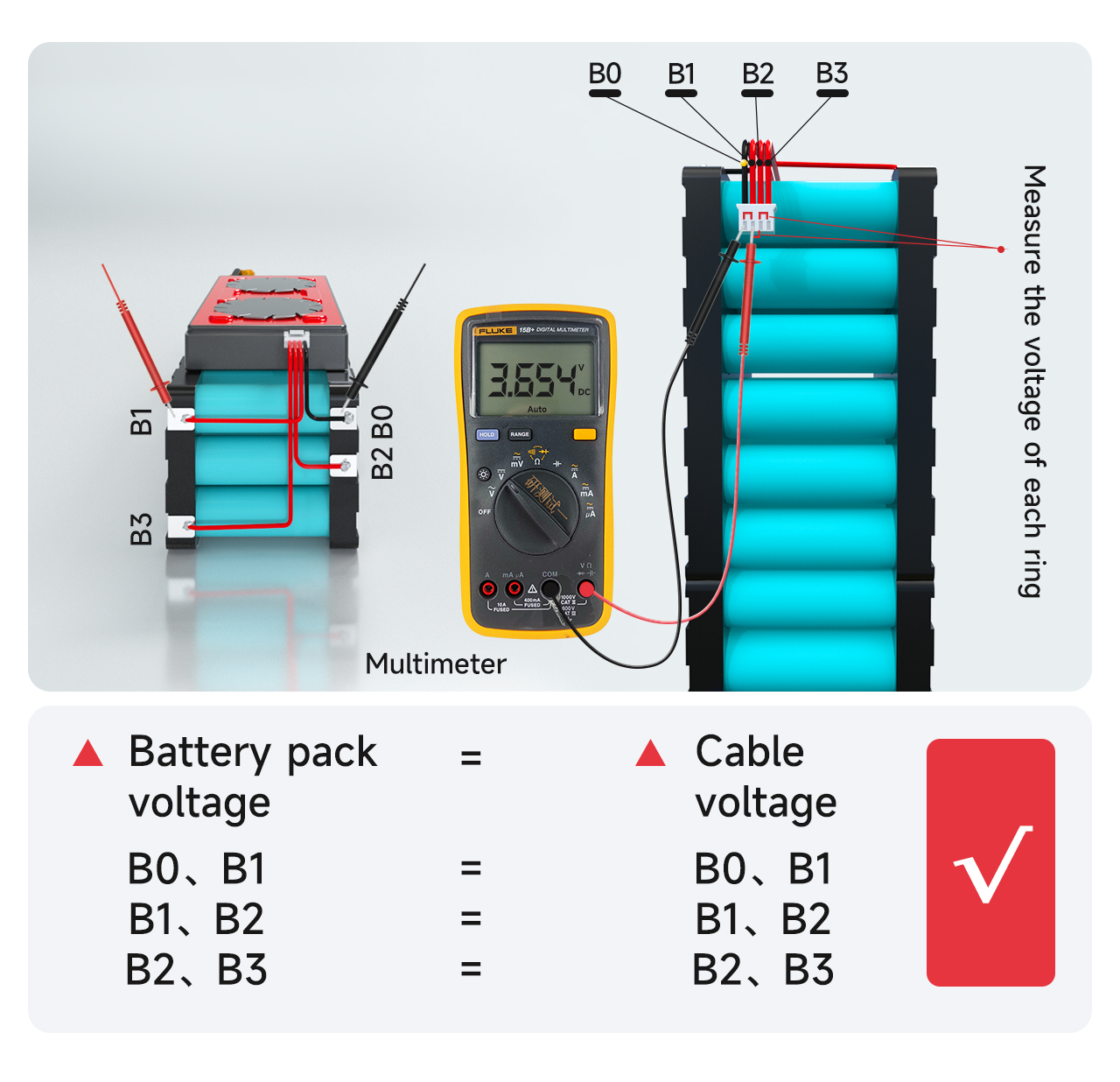

Tomhais an voltas idir cáblaí in aice láimhe le ilmhéadar chun a dheimhniú go mbailíonn na cáblaí an voltas ceart.
Tomhais an bhfuil voltas an chábla B0 go B1 cothrom le voltas an phacáiste ceallraí B0 go B1. Má tá sé comhionann, cruthaíonn sé go bhfuil an bailiúchán voltais ceart. Mura bhfuil, cruthaíonn sé go bhfuil an líne bhailiúcháin táthaithe go lag, agus go gcaithfear an cábla a ath-tháthú. De réir analaí, tomhas an mbailítear voltais na teaghrán eile i gceart.
2. Níor chóir go sáródh difríocht voltais gach teaghráin 1V. Má sháraíonn sé 1V, ciallaíonn sé go bhfuil fadhb leis an sreangú, agus ní mór duit an chéim roimhe seo a athdhéanamh.
Ⅴ. Braite Cáilíochta an Bhoird Cosanta
! Déan cinnte i gcónaí go mbraitear an voltas ceart sula ndéantar é a phlocáil sa bhord cosanta!

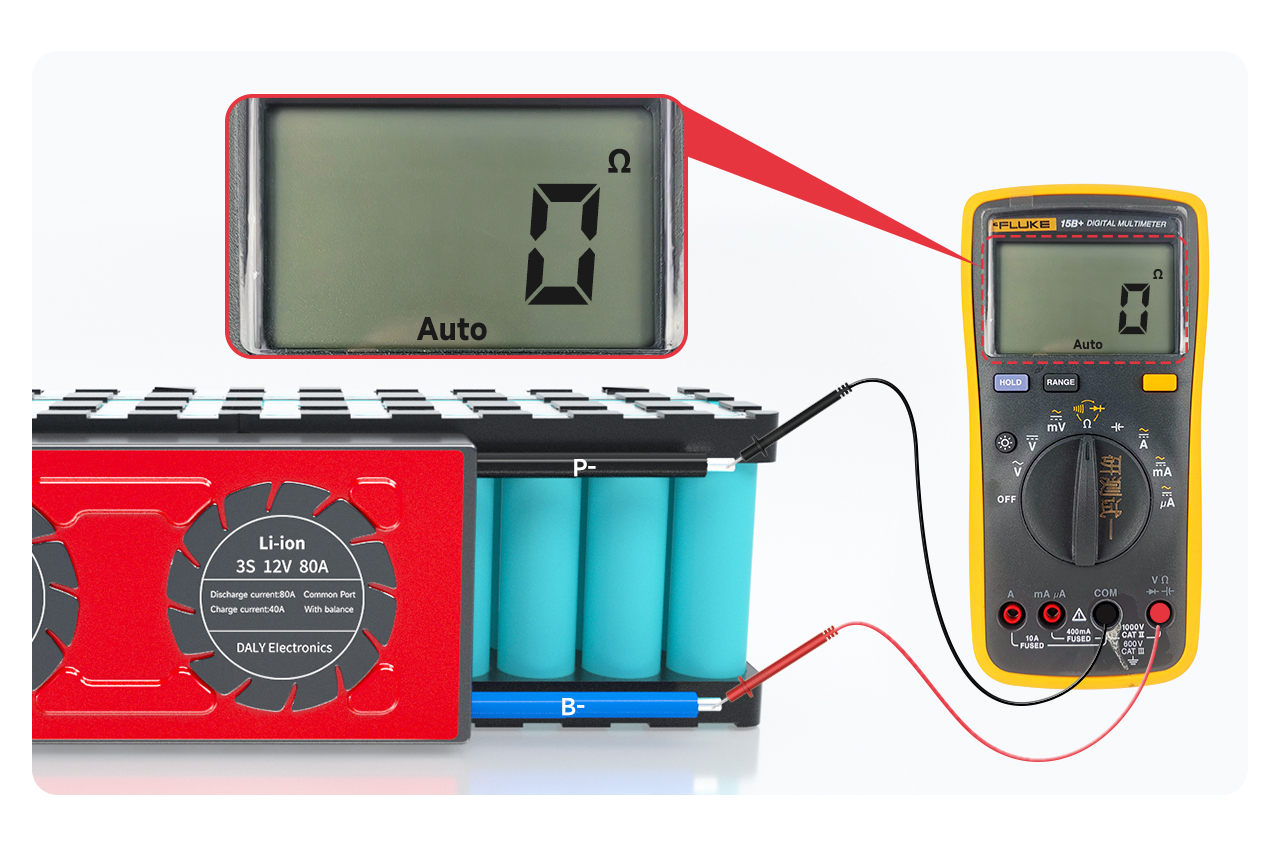

Coigeartaigh an ilmhéadar go dtí an leibhéal friotaíochta inmheánaigh agus tomhais an fhriotaíocht inmheánach idir B- agus P-. Má tá an fhriotaíocht inmheánach ceangailte, cruthaíonn sé go bhfuil an bord cosanta go maith.
Nóta: Is féidir leat an seoladh a mheas trí bhreathnú ar an luach friotaíochta inmheánaigh. Is é 0Ω an luach friotaíochta inmheánaigh, rud a chiallaíonn seoladh. Mar gheall ar earráid an ilmhéadair, de ghnáth ciallaíonn níos lú ná 10Ω seoladh; Is féidir leat an t -ilmhéadar a choigeartú go dtí an dordánaí freisin. Is féidir fuaim a chloisteáil.
Tabhair faoi deara:
1. Ní mór don bhord cosanta le lasc bog aird a thabhairt ar sheoladh an lasc nuair a bhíonn an lasc dúnta.
2. Mura bhfuil an Bord Cosanta ag stiúradh, stop an chéad chéim eile agus déan teagmháil leis an bhfoireann díolacháin lena bpróiseáil.
Ⅵ. Ceangail an líne aschuir

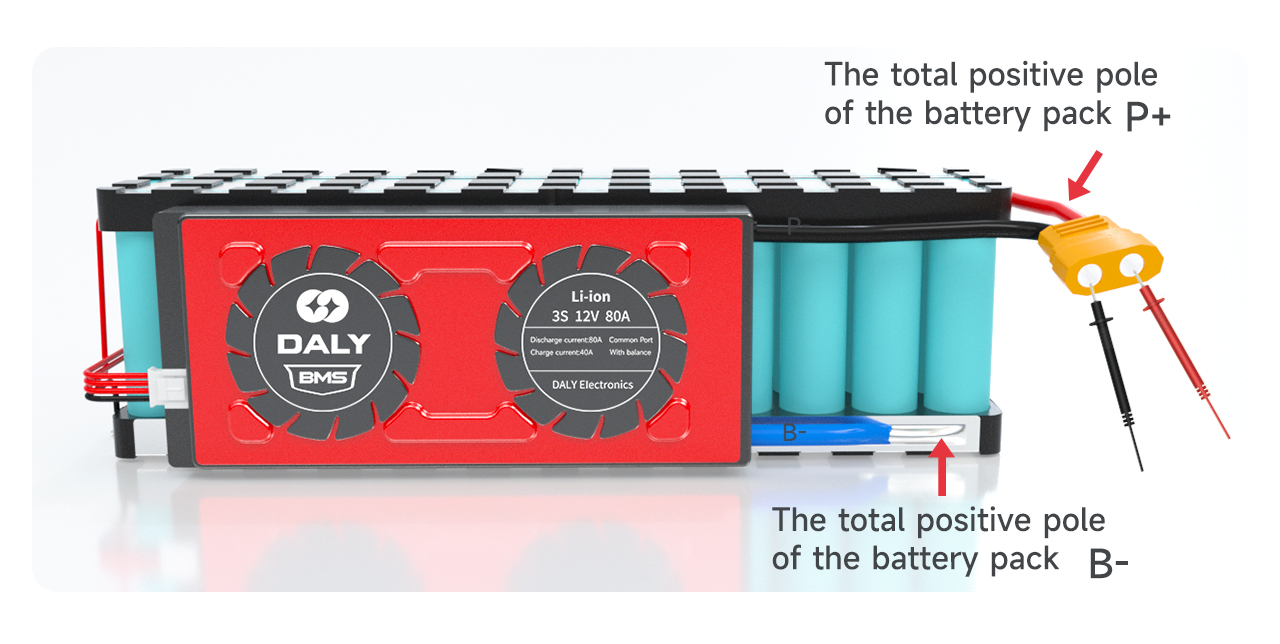

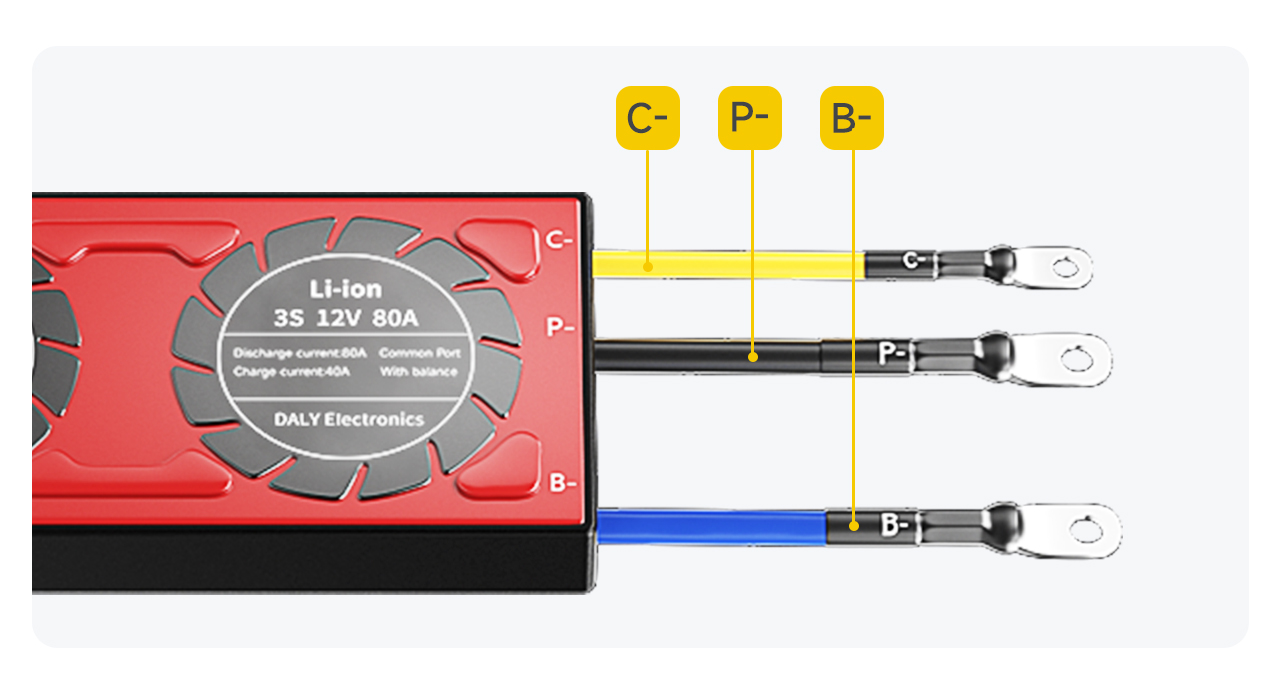

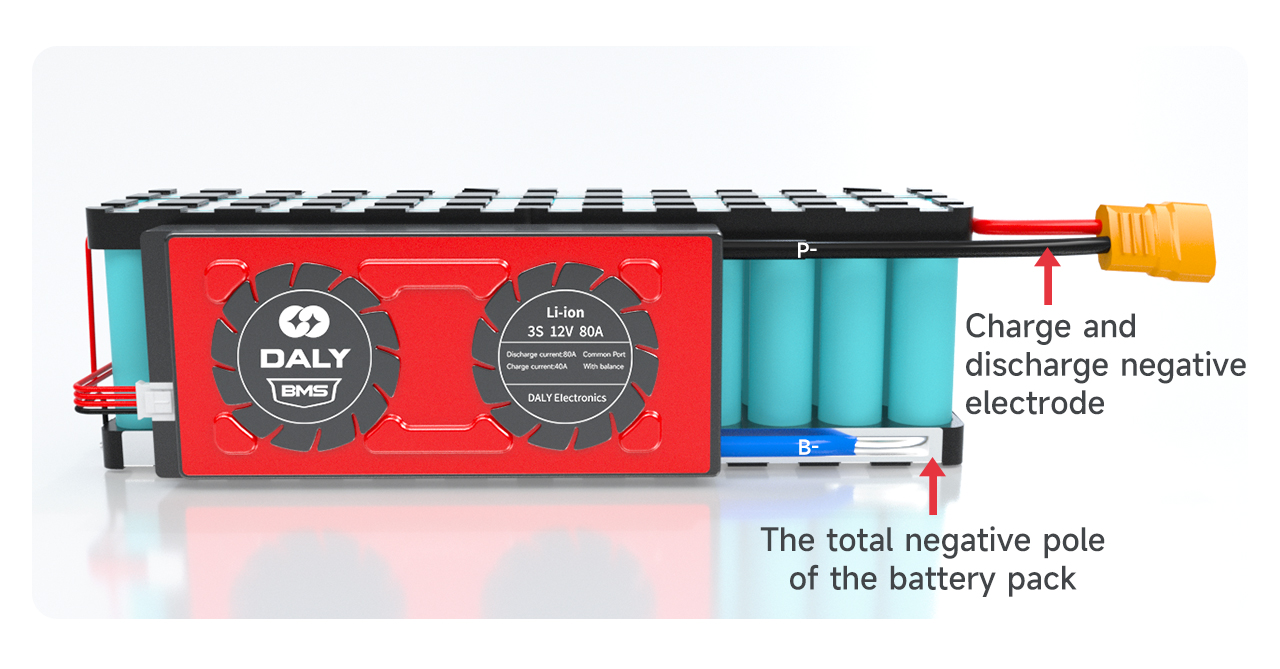

Tar éis a chinntiú go bhfuil an Bord Cosanta gnáth, sádráil an sreangán gorm ar an mbord cosanta chuig an bpacáiste diúltach iomlán den phacáiste ceallraí. Déantar an p-líne ar an mbord cosanta a shádráil leis an cuaille muirir diúltach agus leis an urscaoileadh.
Tar éis táthú, seiceáil an bhfuil voltas an bhoird ró -chosantach ag teacht leis an voltas ceallraí.
Tabhair faoi deara: Tá an calafort muirir agus an calafort urscaoilte den bhord cosanta scoilte scartha, agus ní mór an líne C (a léirítear de ghnáth le buí) a nascadh le cuaille diúltach an luchtaire; Tá an p-líne ceangailte le cuaille diúltach an urscaoilte.

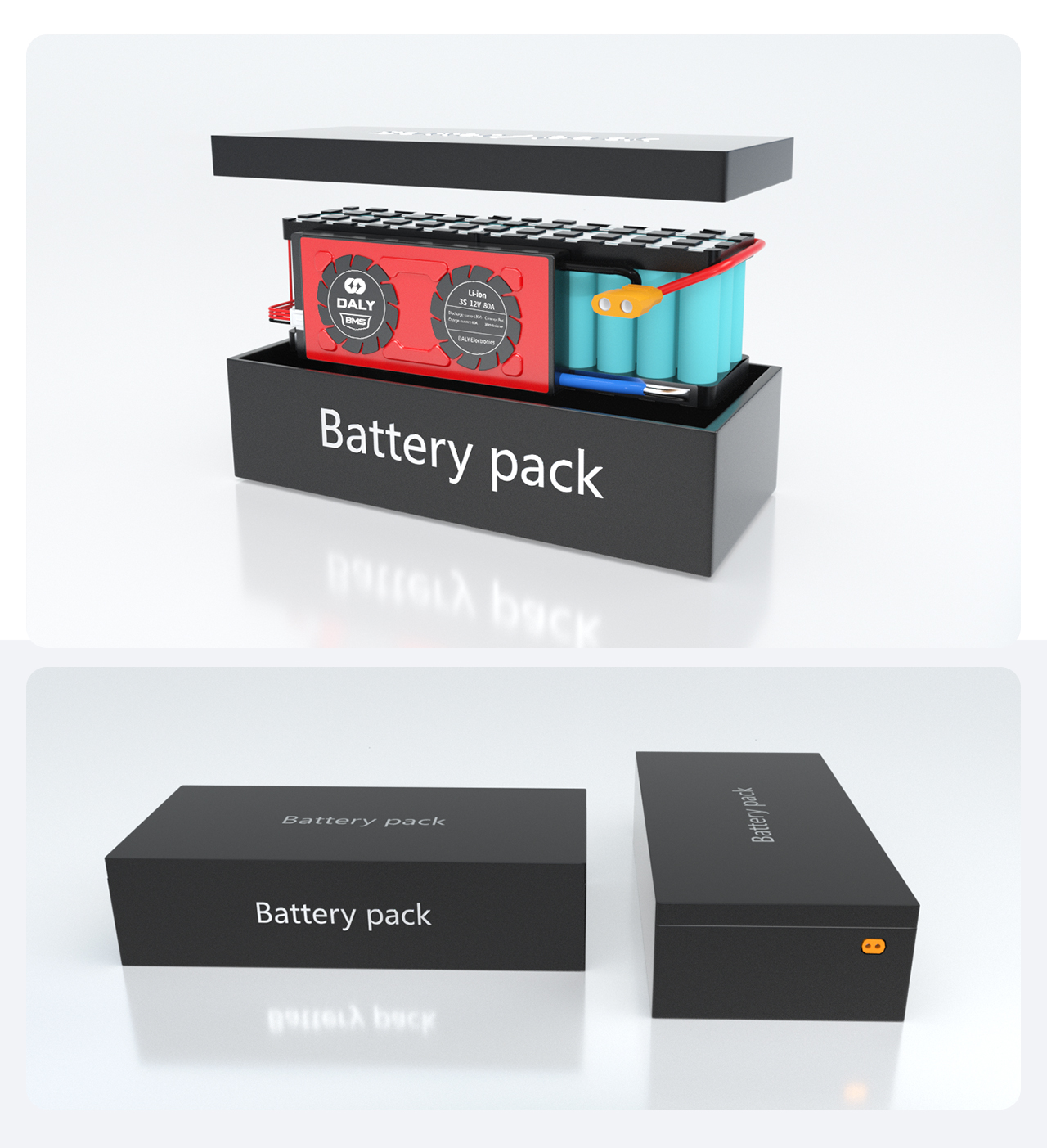

Ar deireadh, cuir an pacáiste ceallraí taobh istigh den bhosca ceallraí, agus tá pacáiste ceallraí críochnaithe le chéile.
