Teagaisc sreangú BMS Standard & Smart 7S
Tóg 7S12P18650 pacáiste ceallraí mar shampla
Bí cúramach gan an bord cosanta a chur isteach agus an cábla á sádráil agat.
Ⅰ. Marcáil ord na línte samplála

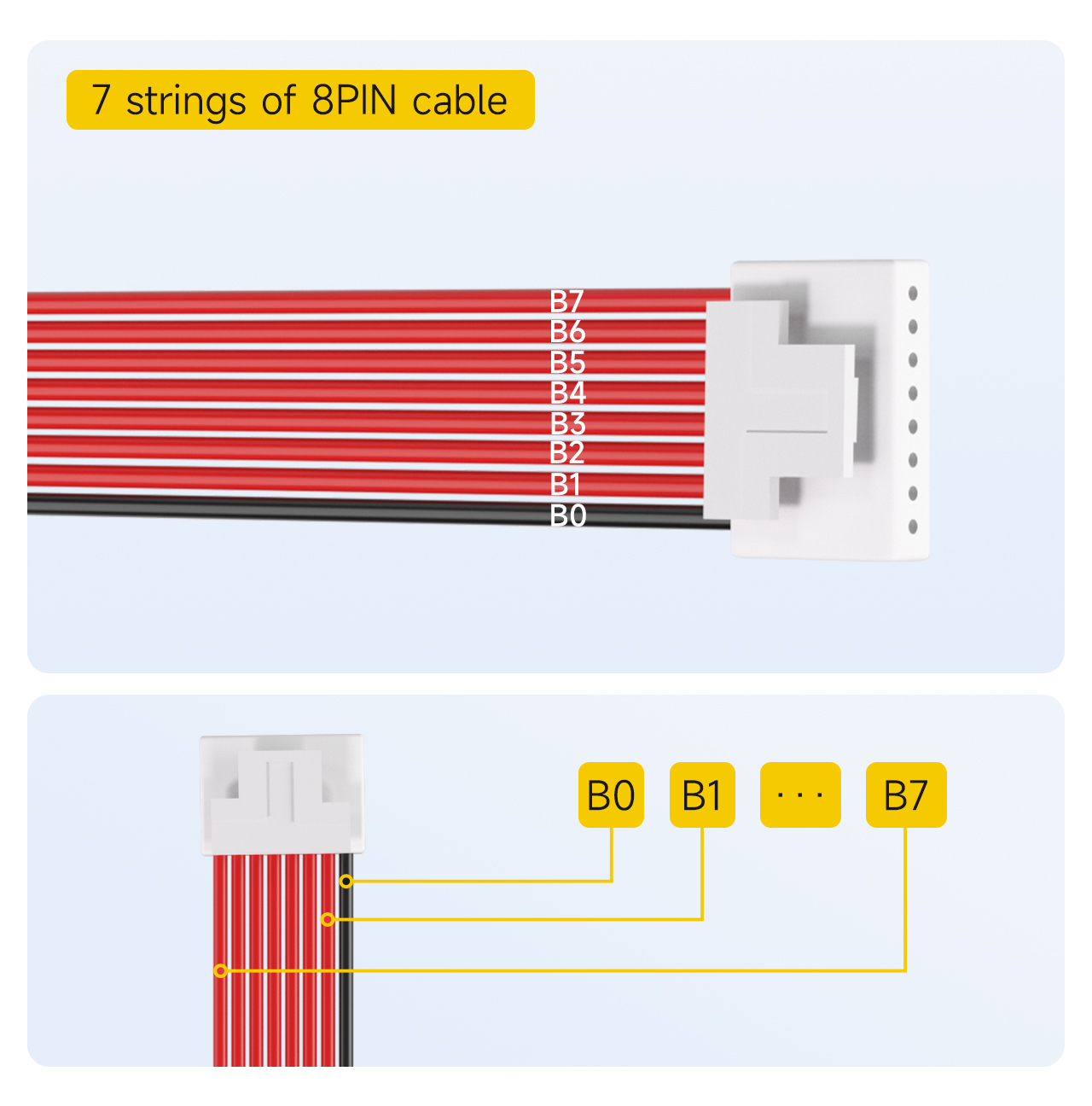

7S BMS le8Cábla PIN
Nóta: An cábla samplála réamhshocraithe le haghaidh7-string Tá cumraíocht bord cosanta8UAP.
1. Marcáil an cábla dubh mar B0.
2. Tá an chéad chábla dearg in aice leis an gcábla dubh marcáilte mar B1.
... (agus mar sin de, marcáilte go seicheamhach)
8. Go dtí an cábla dearg deireanach, marcáilte mar B7.

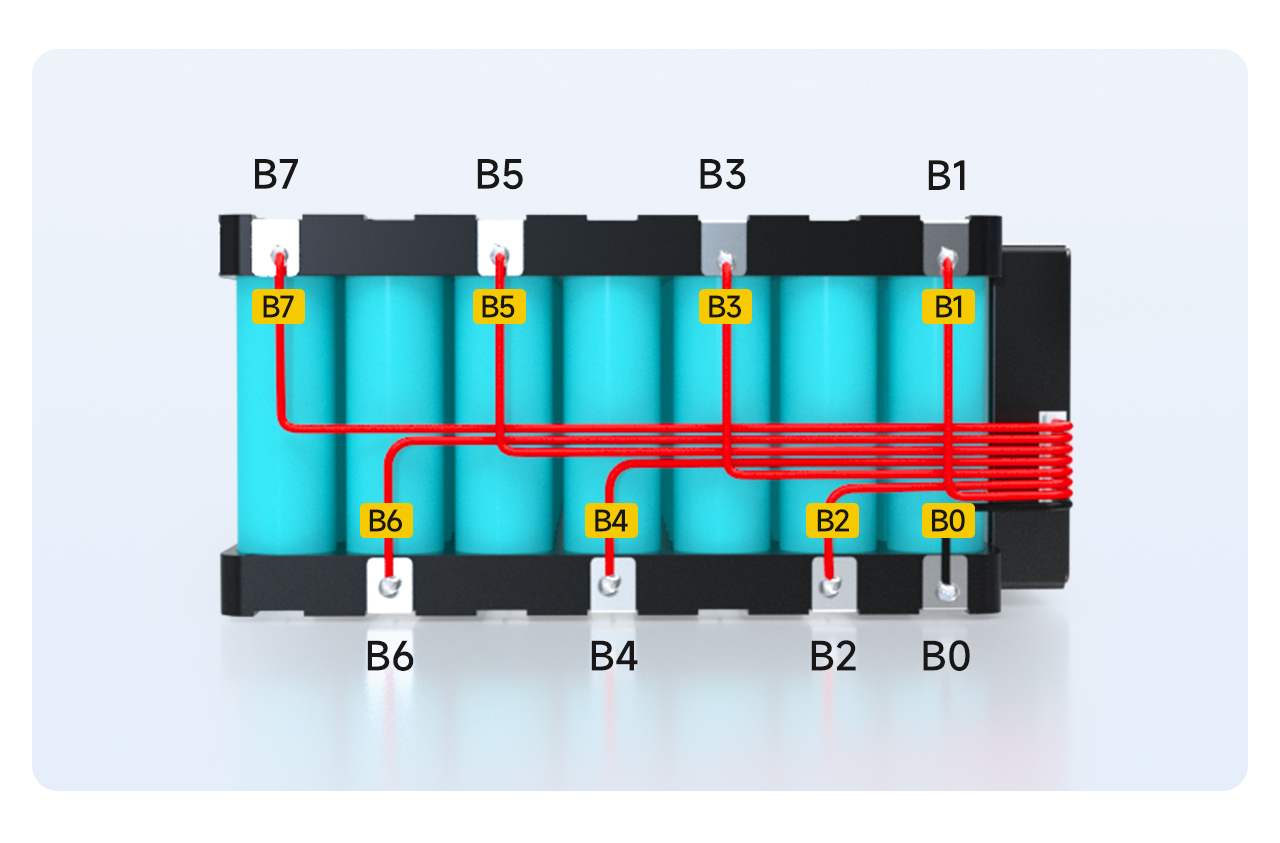

Ⅱ.Marcáil ord na bpointí táthú ceallraí
Faigh suíomh pointe táthú comhfhreagrach an chábla, marcáil suíomh an phointe comhfhreagrach ar an gceallraí ar dtús.

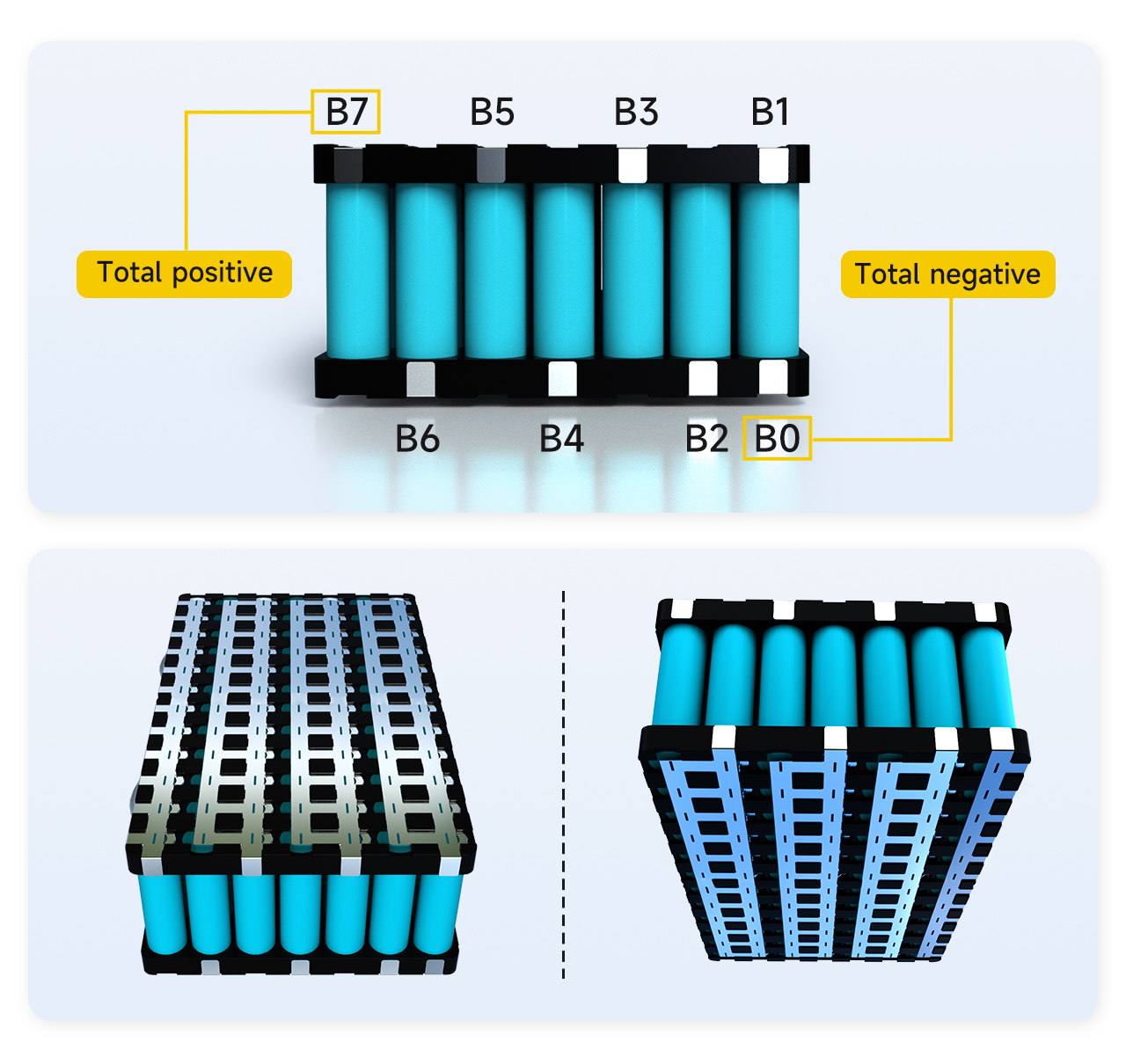

1. Tá cuaille iomlán diúltach an phacáiste ceallraí marcáilte mar B0.
2. Tá an nasc idir cuaille dearfach an chéad teaghrán cadhnraí agus cuaille diúltach an dara sraith cadhnraí marcáilte mar B1.
3. Tá an nasc idir cuaille dearfach an dara sraith cadhnraí agus cuaille diúltach an tríú teaghrán cadhnraí marcáilte mar B2.
... (agus mar sin de)
7. An nasc idir cuaille dearfach an6teaghrán ceallraí ú agus cuaille diúltach an7ú teaghrán ceallraí marcáilte mar B6.
8. Tá leictreoid dhearfach an 7ú teaghrán ceallraí marcáilte mar B7.
Nóta: Toisc go bhfuil 7 teaghrán iomlán sa phacáiste ceallraí, is é B7 cuaille iomlán dearfach an phacáiste ceallraí freisin. Mura bhfuil B7 an chéim dhearfach iomlán den phacáiste ceallraí, cruthaíonn sé go bhfuil an t-ord marcála mícheart, agus ní mór é a sheiceáil agus a mharcáil arís.
Ⅲ.Sádráil agus sreangú
1. Tá B0 an chábla sádráilte le seasamh B0 na ceallraí.
2. Tá an cábla B1 sádráilte le seasamh B1 na ceallraí.
... (agus mar sin de, táthú in ord)
8. Tá an cábla B7 sádráilte le seasamh B7 na ceallraí.
Ⅳ. Voltage Brath

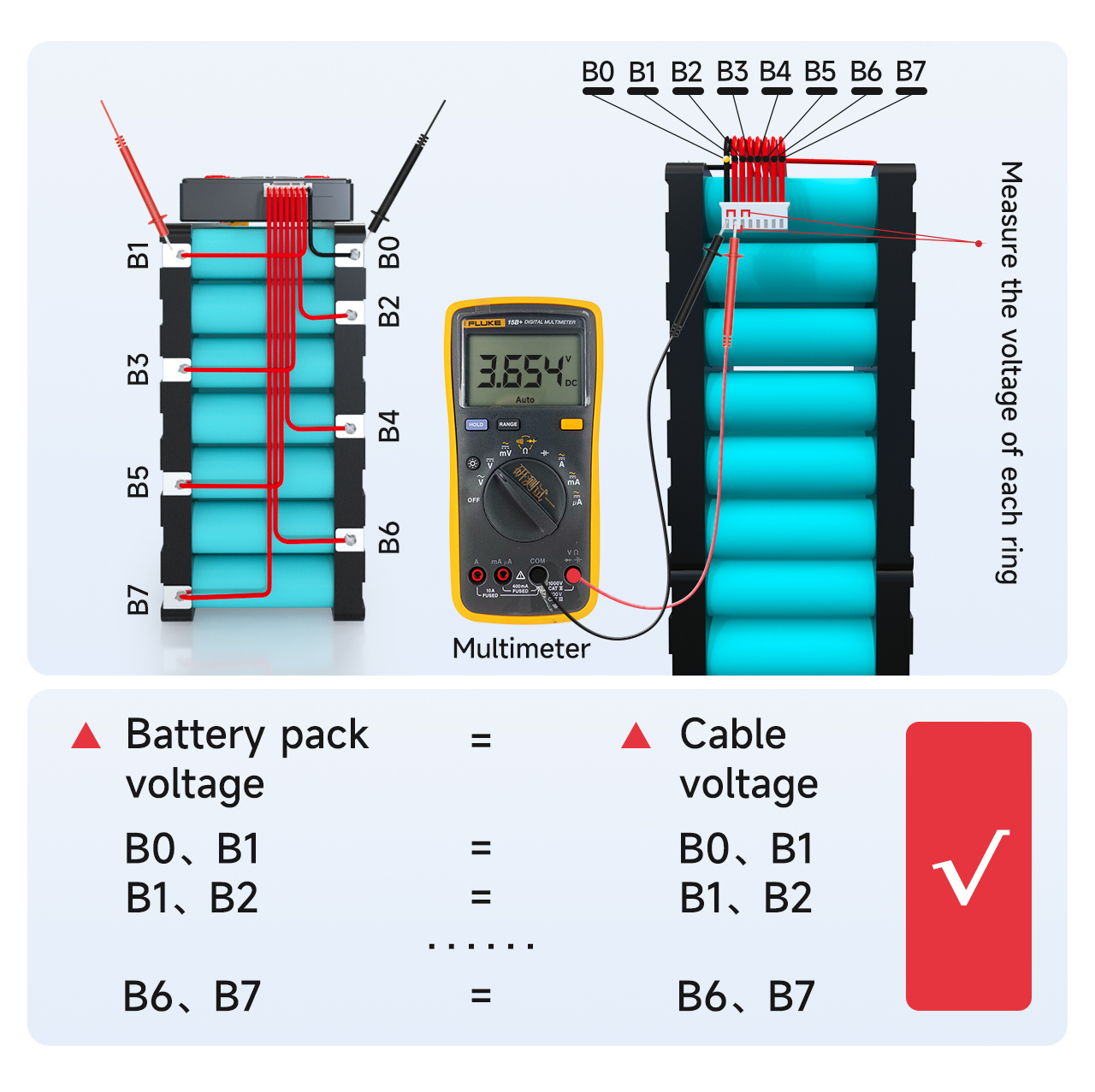

Tomhais an voltas idir cáblaí cóngaracha le multimeter chun a dhearbhú go bhfuil an voltas ceart bailithe ag na cáblaí.
Tomhais an bhfuil voltas an chábla B0 go B1 comhionann le voltas an phacáiste ceallraí B0 go B1. Má tá sé comhionann, cruthaíonn sé go bhfuil an bailiú voltais ceart. Mura bhfuil, cruthaíonn sé go bhfuil an líne bailithe táthaithe go lag, agus is gá an cábla a ath-táthú. De réir analaí, tomhais cibé an mbailítear voltais teaghráin eile i gceart.
2. Níor chóir go mbeadh difríocht voltais gach sreang níos mó ná 1V. Má sháraíonn sé 1V, ciallaíonn sé go bhfuil fadhb ann leis an sreangú, agus ní mór duit an chéim roimhe seo a dhéanamh arís le haghaidh braite.
Ⅴ.pbraite cáilíochta bord rothlaithe
! Cinntigh i gcónaí go n-aimsítear an voltas ceart sula bplocálann tú an clár cosanta!

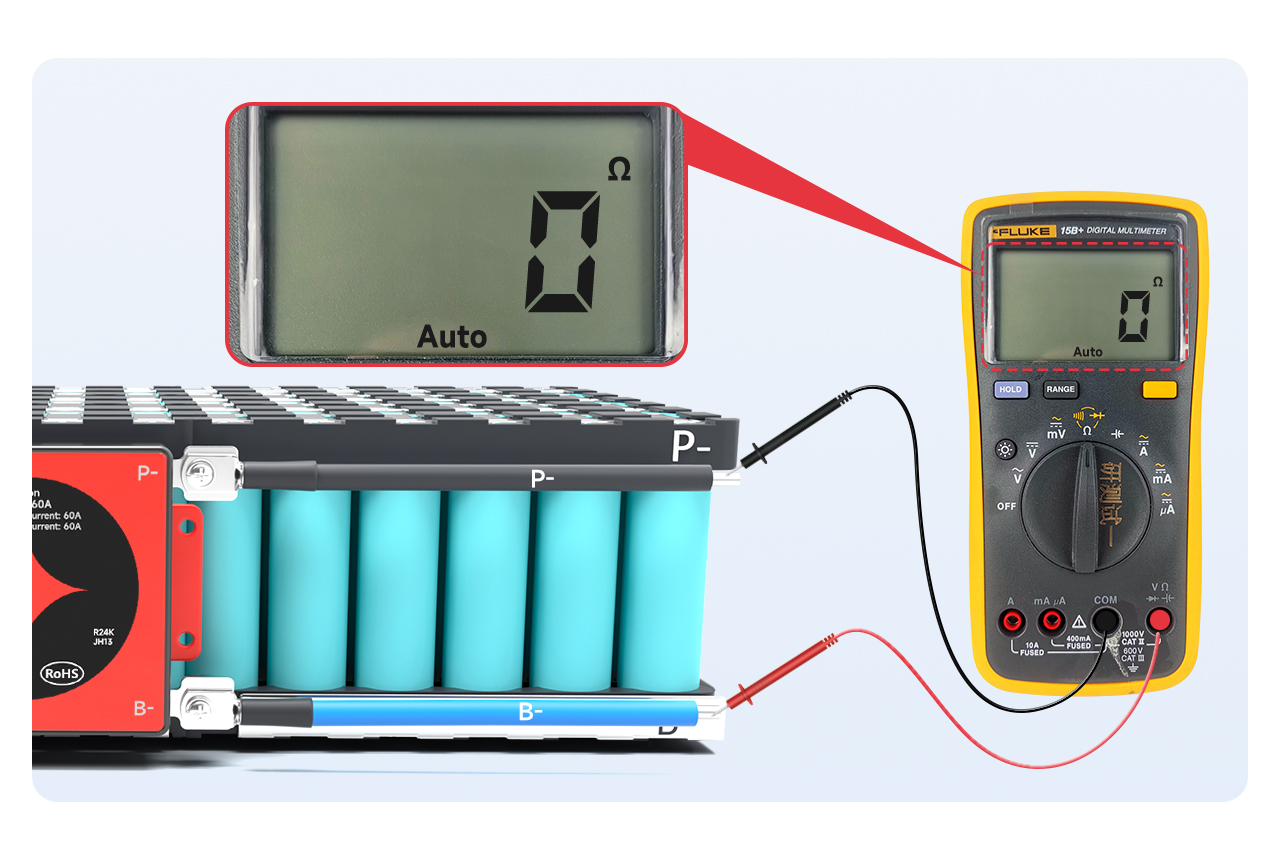

Coigeartaigh an multimeter go dtí an leibhéal friotaíochta inmheánach agus tomhas an fhriotaíocht inmheánach idir B- agus P-. Má tá an fhriotaíocht inmheánach ceangailte, cruthaíonn sé go bhfuil an bord cosanta go maith.
Nóta: Is féidir leat an seoladh a mheas trí bhreathnú ar an luach friotaíochta inmheánaigh. Is é 0Ω an luach friotaíochta inmheánach, rud a chiallaíonn seoladh. Mar gheall ar earráid an iliméadair,go ginearálta,ciallaíonn níos lú ná 10mΩ seoladh; is féidir leat an t-ilmhéadar a choigeartú don dordánaí freisin. Is féidir fuaim bíp a chloisteáil.
Nóta:
1. Ní mór don bhord cosanta le lasc bog aird a thabhairt ar sheoladh an lasc nuair a bhíonn an lasc dúnta.
2. Mura bhfuil an bord cosanta ag seoladh, stop an chéad chéim eile le do thoil agus déan teagmháil leis an bhfoireann díolacháin le haghaidh próiseála.
Ⅵ.Ceangail an líne aschuir

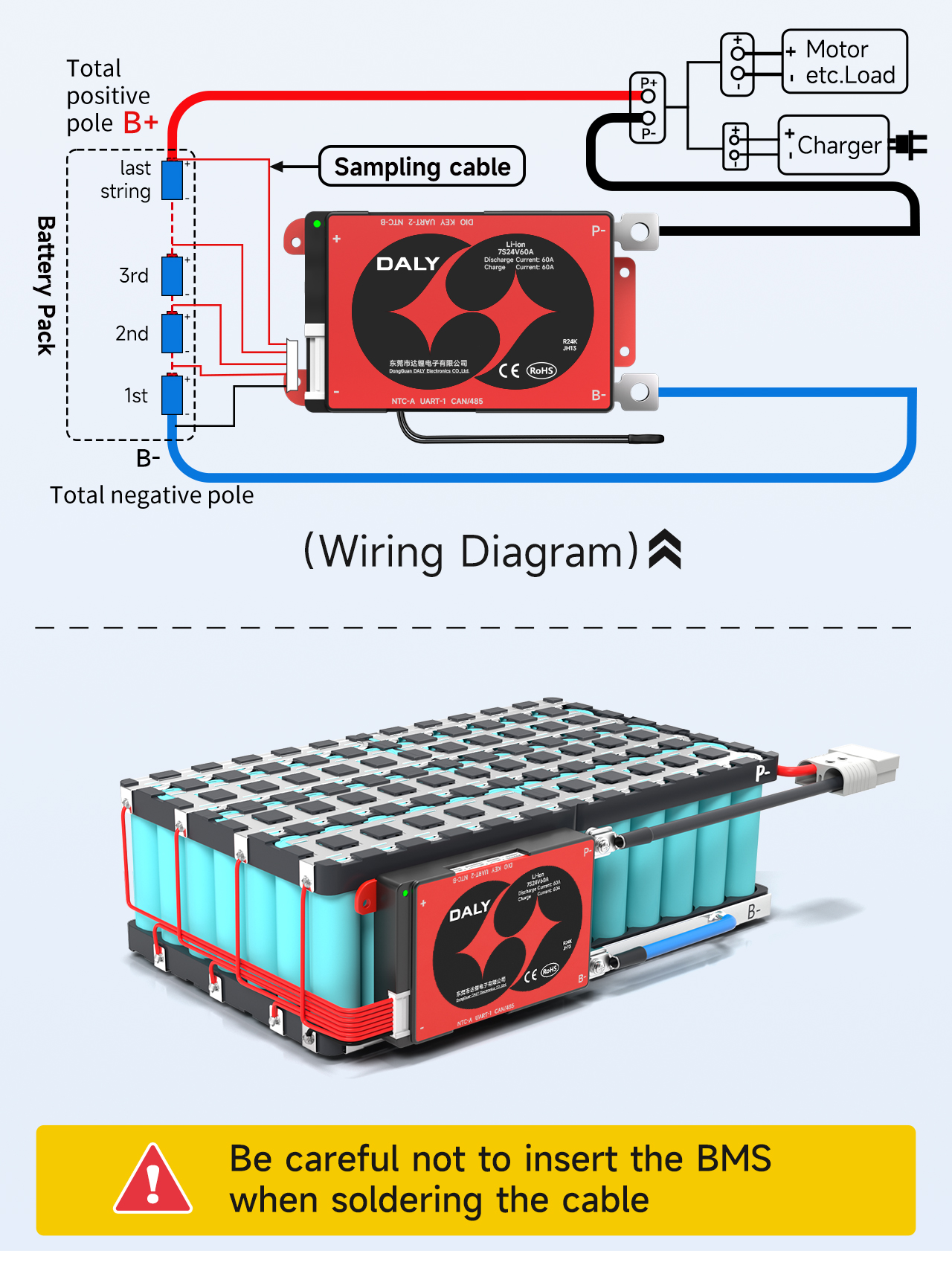

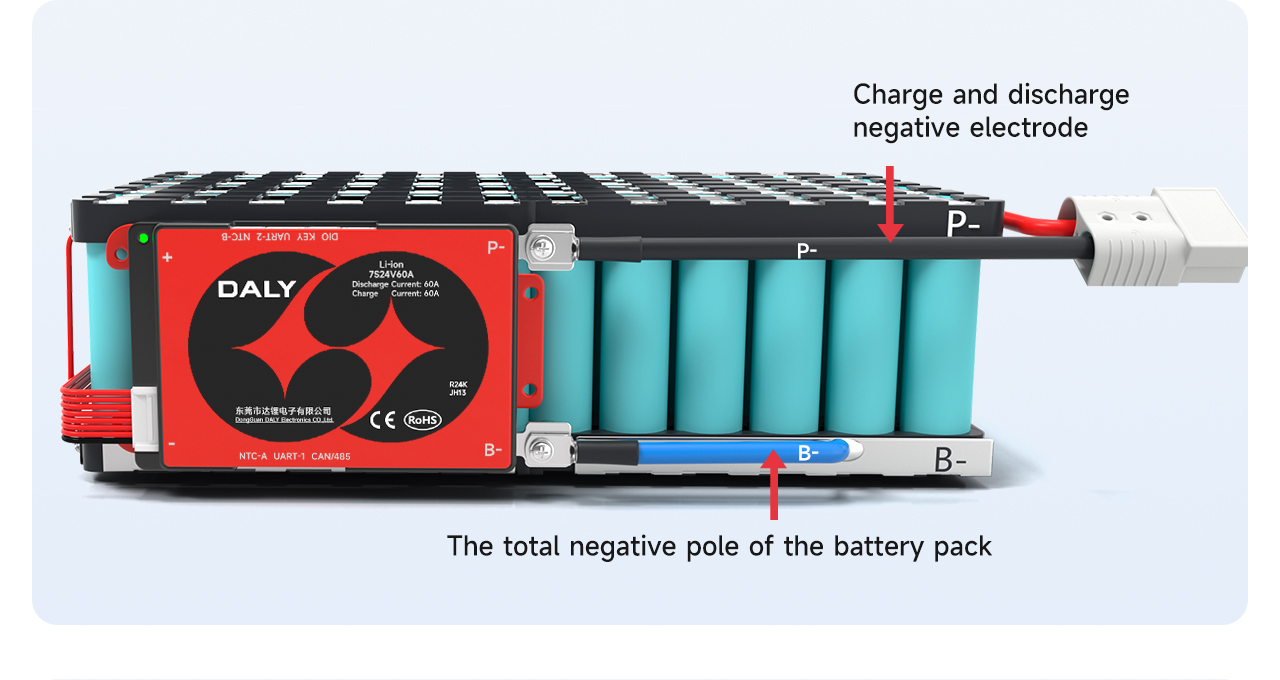

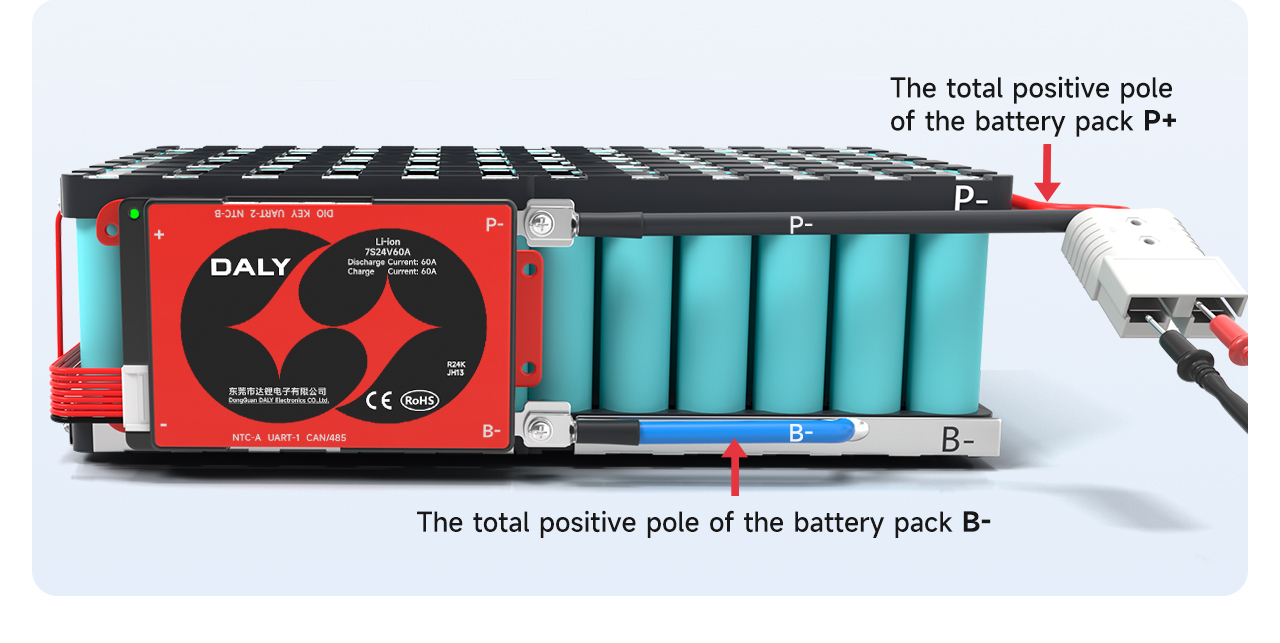

Tar éis a chinntiú go bhfuil an bord cosanta gnáth, sádráil an sreang gorm B- ar an mbord cosanta go dtí an B- iomlán diúltach den phacáiste ceallraí. Tá an P-líne ar an mbord cosanta sádráilte leis an cuaille diúltach luchtaithe agus urscaoilte.
Tar éis an táthú, seiceáil an bhfuil voltas an bhoird overprotection comhsheasmhach leis an voltas ceallraí.
Nóta: Tá an calafort muirir agus an calafort urscaoilte den bhord cosanta scoilte scartha, agus is gá an líne C breise (de ghnáth in iúl le buí) a nascadh le cuaille diúltach an charger; tá an P-líne ceangailte le cuaille diúltach an urscaoilte.

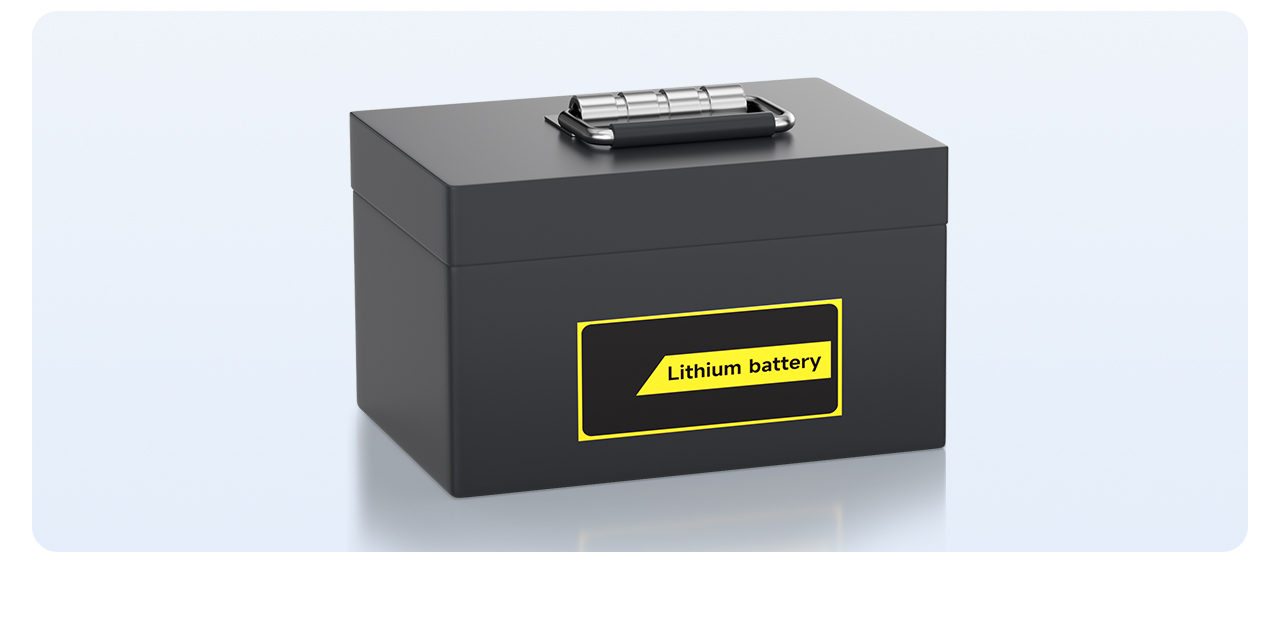

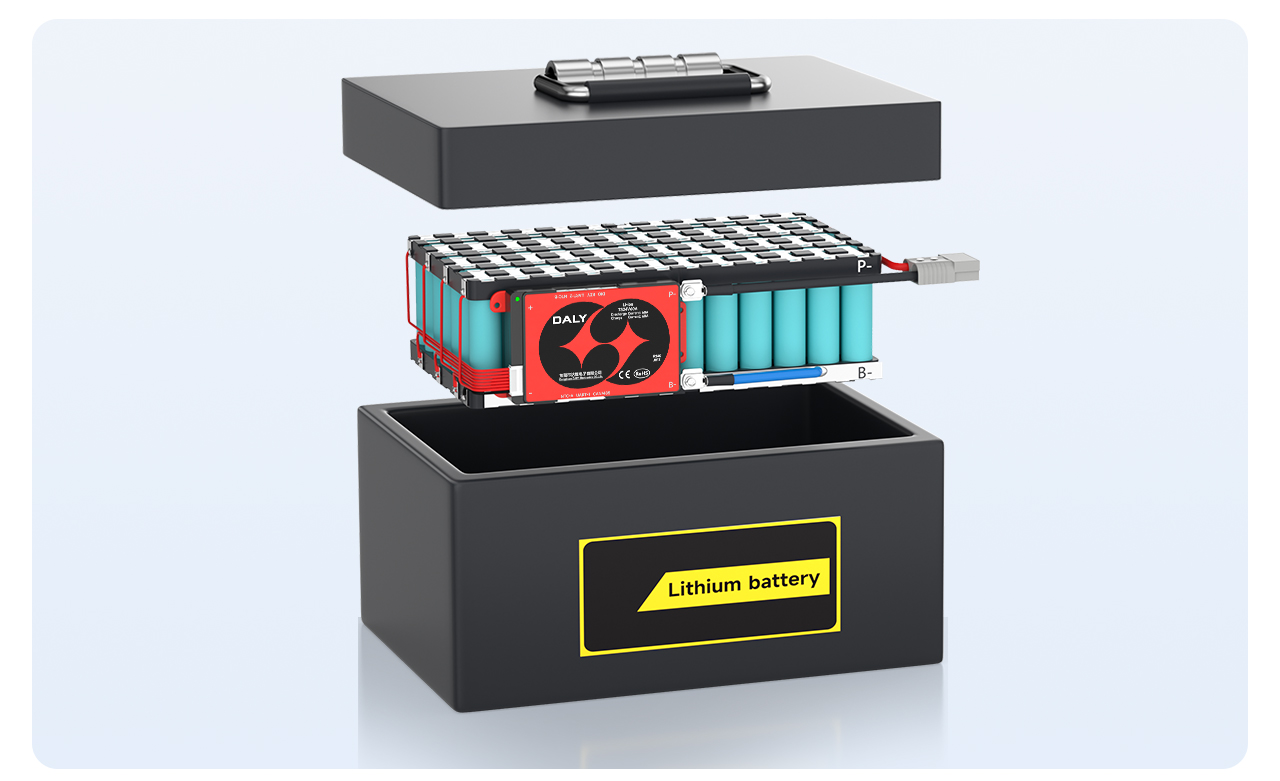

Ar deireadh, cuir an pacáiste ceallraí taobh istigh den bhosca ceallraí, agus cuirtear pacáiste ceallraí críochnaithe le chéile.
